IL dipolo che sto per descrivere, o meglio suggerire, non e altro che un prototipo della nota W3DZZ, che riporta qualche modifica
sulla lunghezza fisica e sul Circuito L-C
Infatti, in origine, il Dipolo e di circa 33.4 metri totale, con valori approssimativi 60 pF - 8.5 uH.
Da premettere che i materiali utilizzati per le mie esigenze, vista anche la facile reperibilita, non vengono tenuti in considerazione,
se si vuol realizzare un progetto di alta qualita, tipo: corda in rame fosforato, supporto per le bobine in teflon, filo per avvolgimento
in rame argentato e condensatore ceramico ad altissimo voltaggio (50/60 pF- 3000/5000 volt).
Per quando riguarda il filo dei bracci del Dipolo, ho utilizzato un comune cavetto da
2.5mm per impianti elettrici, la misura del braccio piu lungo, ovvero per i 7.100 kHz, sara 9.20 metri;
Invece per il braccio corto, e cioe per i 3.500 kHz, sara 6.70 metri.

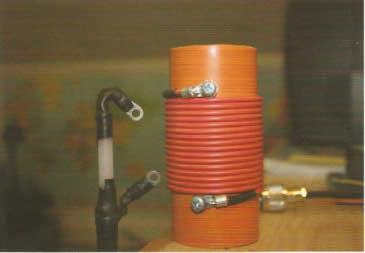

Per le bobine, e comodo utilizzare un tubo in pvc di buona fattura, peraltro sottoposti a discreta trazione degli stessi bracci,
il diametro sara di 50 millimetri, la lunghezza singola di 10/12 centimetri; verranno praticati due fori passanti ad ogni estremo delle
stesse, per ancorare il braccio a fine lavoro, infine si misura il filo per l'avvolgimento, che, in questo caso, sara lungo 2.83 metri con
diametro di 1.5 millimetri.

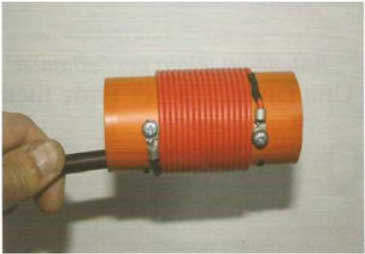

Le spire verranno avvolte aderenti l'una all'altra, i terminali del filo, se si preferisce, possono essere saldati ad eventuali
capicorda-occhiello, per poi essere fissati al morsetto, che servira a bloccare anche gli altri fili compreso lo spezzone di Rg-213
(che fungera da condensatore).

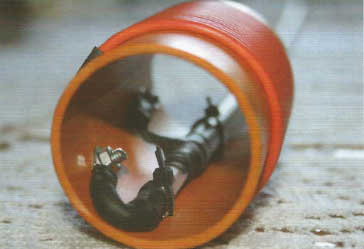

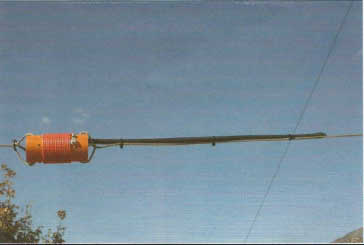

Lo spezzone di cavo Rg-213 sara lungo 65/60 centimetri, verra posizionato in parallelo alla bobina, la calza sara orientata verso il
braccio corto, il centrale, invece, verso il braccio lungo. Assicurarsi che l'estremo dello spezzone Rg-213 non sia cortocircuitato,
dopo le dovute prove di taratura, conviene isolarlo con apposito nastro.
Per le mie esigenze, ho preferito applicare un Balun con rapporto 1:1 e utilizzare una discesa a 50 ohm, ottenendo un Ros piu che
accettabile su entrambe le gamme; purtroppo, in fase di controllo, non disponevo di cavo a 75 ohm, altrimenti avrei potuto constatare
se l'uno rispetto all'altro avrebbe dato risultati migliori.
Il Dipolo e lungo 31.8 metri, lavora molto bene in 40 metri, un po' meno in 80 metri; da tener presente che il quarto d'onda fa quello
che puo, considerando i periodi di scarsa propagazione. La Frequenza di risonanza del Dipolo con le misure riportate, e di circa 7.080 kHz
e 3.650 kHz con una banda passante meno di 70 kHz. Si noteranno anche delle risonanze armoniche sui 15 e 20 metri, questo dipende
appunto dalla lunghezza dello spezzone dell'Rg-213, se si conservano i 65 centimetri dara un discreto Ros, ma a discapito delle gamme 40/80
metri.
Per quanto mi riguarda, prima di passare alla fase costruttiva del sistema, ho voluto esaminare i valori con le formule appropriate.
Antonio Nicodemo - IK8XSY - Riscritto by I1WQR
