di 1 metro (circa 90 PF). Il cavo va' fissato con nastro isolante sotto il punto di inserimento della trappola (vedi disegno), lasciando libero il
tratto in basso dopo avere asportato alcuni centimetri di calza: l'anima del cavo deve stare lontano dallo stilol Per la
taratura della trappola, a terra, occorre usare un Grid Dip Meter.
Installata l'antenna (mi sono aiutato con i tre controventi lasciati un po' laschi), si procede alla ricerca del minimo Ros
sui 30, regolando la lunghezza dello stilo tramite il ponticello del carico lineare e l'esatta risonanza della trappola.
Dopo l'esatta regolazione sui 30, occorre agire sul tratto terminale per ottenere il minimo Ros anche sui 40 metri.
Le misure eseguite con I'MFJ 259b (Antenna Analyzer) hanno dato i seguenti valori:
Freq 10.125 - Ros 1.4 - R 67 . X 8: Freq. 7063 - Ros 1.1 - R 51, X 7.
Questa penso sia la soluzione definitiva e non ulteriormente migliorabile: ormai e' in funzione da alcuni anni e lavora
egregiamente. Le risonanze sono molto stabili anche con la potenza del PA, segno che la trappola fa il suo dovere.

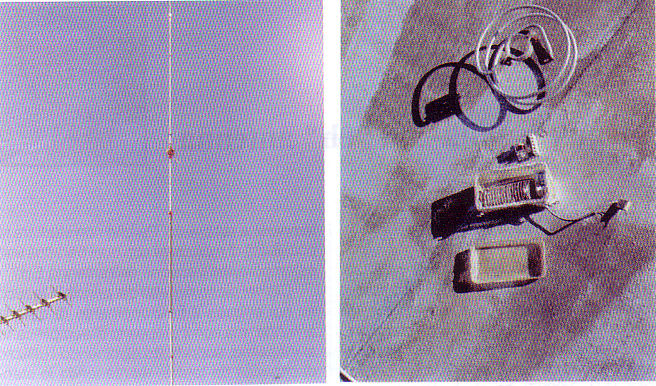

Nota: la trappola nella Foto e quella realizzata con RG142... andata in fumo.
