Bal-Un 1:1 da 1Kw key down 160-6mt
Un oggetto che non deve mancare nel nostro shack e soprattutto collegato alle antenne,
deve essere il bal-un.
Un bal-un serve a fare in modo che la corrente scorra in maniera perfettamente
simmetrica in una antenna bilanciata e non torni sul coassiale di alimentazione. Il
problema che sorge se non si utilizza un bal-un e' che se la corrente non scorre in
maniera uniforme nei due rami, il campo elettromagnetico emesso, non sara' quello che
ci aspettiamo dal modello matematico, ma sara' di sicuro distorto. Tradotto in termini
pratici, potremo ritrovarci a puntare una direttiva in direzione 240 gradi ma poi in realta'
a causa della deformazione del lobo di radiazione, avra' il massimo guadagno a 200 o
300 gradi e magari anche con un angolo di radiazione verticale a -3dB diverso dalle
specifiche dell'antenna.
I bal-un si possono costruire in modo che oltre a trasformare una linea da bilanciata a
sbilanciata, possa anche effettuare in contemporanea una trasformazione di impedenza.
Il bal-un che ora descriviamo ha rapporto 1:1, cioe' l'antenna deve avere la stessa
impedenza di 50Ohm del cavo coassiale, regge una potenza max di 1Kw ed opera tra i
160 e 6 metri.
Con il procedimento che sto per indicare si costruisce un signor bal-un che non ha nulla
da invidiare ai bal-un commerciali che dichiarano a larga banda da 160 a 10 metri. Lo
schema e' quello calssico del bal-un con terziario aggiunto e cosa molto importante, fa si
che il connettore di antenna sia in c.c. elettrico. Avere il connettore di antenna in c.c.
elettrico e estremamente importante in quanto le cariche elettrostatiche si annullano e
non arrivano ai nostri costosissimi stadi di ingresso degli RTX. Mi e' capitato questo
inverno di vedere scoccare tra polo caldo del PL e massa delle scintille lunghe 2 cm
mentre soffiava vento! e se fosse stato collegato alla radio

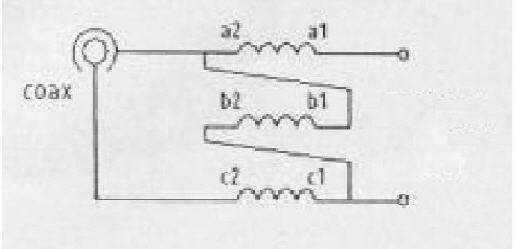

Guardando lo schema elettrico, si capisce come mai il lato sbilanciato (coax) e' in c.c.
verso massa in quanto la eventuale corrente elettrostatica trova un vero e proprio
cortocircuito tra i punti b1-b2 grazie all'induttore:

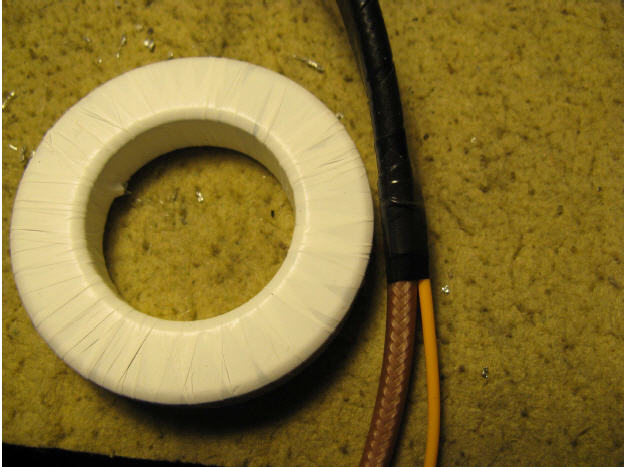

Per prima cosa e' necessario avvolgere il toroide FT240-43 con del nastro in teflon da idraulico sia per
ammorbidire gli spigoli e sia per avere un isolamento maggiore tra l'avvolgimento e il toroide stesso:

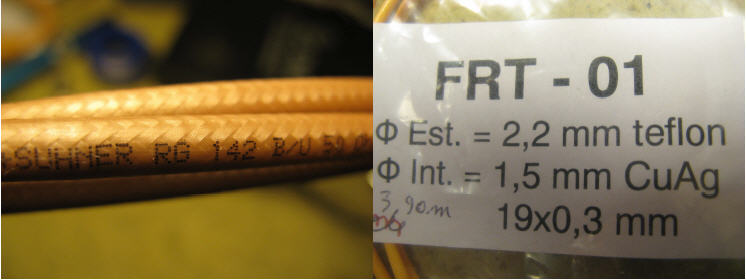

Dopo aver ricoperto il toroide, tagliamo 58
cm di RG142 isolato in teflon e 70 cm di filo
unipolare sempre isolato in teflon da 1.5mm:
e non farli avvolgere tra di loro il filo unipolare e' piu' lungo del coassiale, fare in modo che la parte in piu' fuoriesca egualmente da entrambi i lati

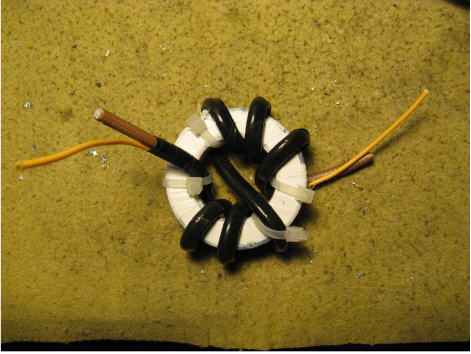

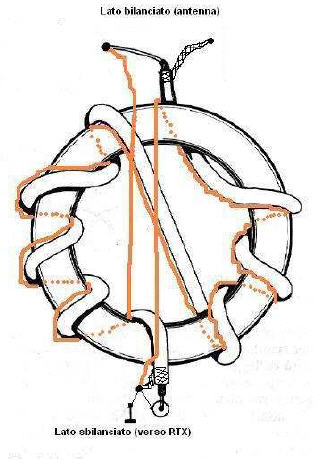

A questo punto avvolgere come mostrato in foto ed indicato nello schema 3 spire in un verso e 3 nel verso opposto:
Bloccare il tutto con fascette stringi tutto, spellare il coassiale e il filo
unipolare saldando
da un lato il connettore N e all'altro i terminali di uscita di antenna che
possono essere
realizzati o con bulloni e dadi inox o con morsetti da 30A tipo quelli degli
alimentatori.

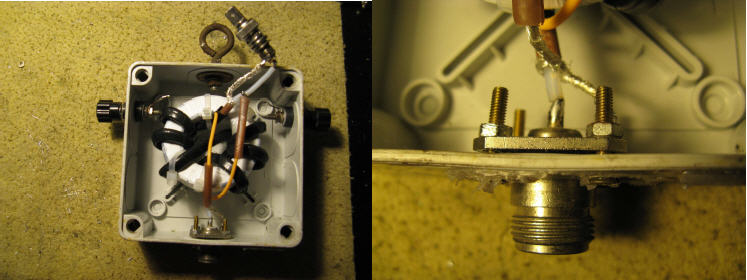

Curare l'isolamento alle intemperie usando o-ring di tenuta sugli isolatori e
sul connettore N:

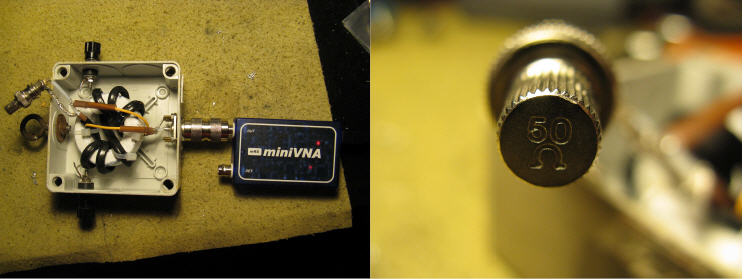

Prima di chiudere il tutto ho collegato un carico da 50Ohm 1W e testato la
risposta in

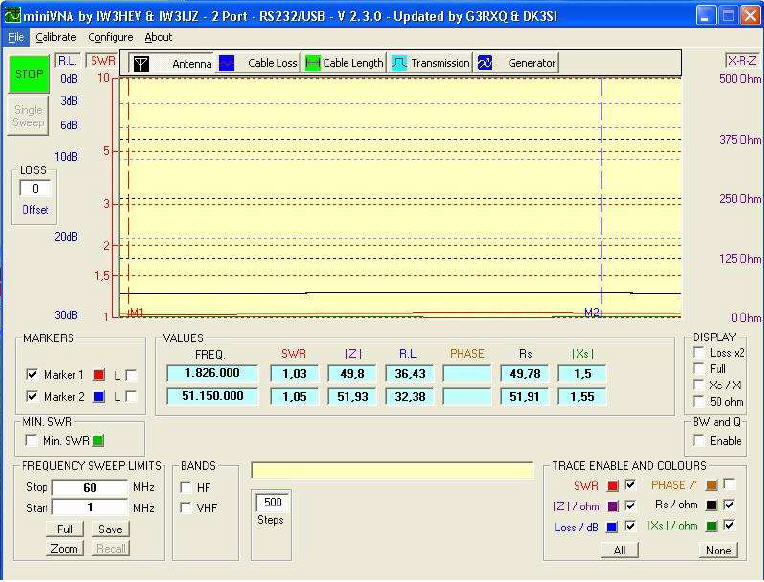

frequenza con l'analizzatore MiniVNA. Il risultato e' in figura:
Come si vede, e' ampiamente utilizzabile dai 160 ai 6 metri in quanto la parte reattiva
e' estremamente bassa, la resistenza stabile intorno ai 50Ohm nominali del carico e un eccellente
return loss.Visto che stiamo facendo un lavoro fatto bene, mi raccomando di usare materiali
di prima scelta come connettore N Amphenol isolato in teflon, minuteria inox, cavo RG142 in teflon
e filo unipolare in teflon. Ovviamente il toroide FT240-43 Amidon Magari facendo due conti si va
a spendere una cifra quasi identica ad un bal-un commerciale ma il nostro e' di qualita' quadrupla.
Nessuno vieta di usare anche altri materiali, dipende dalla durata nel tempo e dalla potenza che vogliamo
applicare. Si puo' realizzare anche con altri toroidi tipo T200-2, T400-2 o bacchetta in ferrite, ma
poi cambia sensibilmente la banda di utilizzo. Ora non vi resta che collegarlo alla vostra direttiva o dipolo e testarlo.
