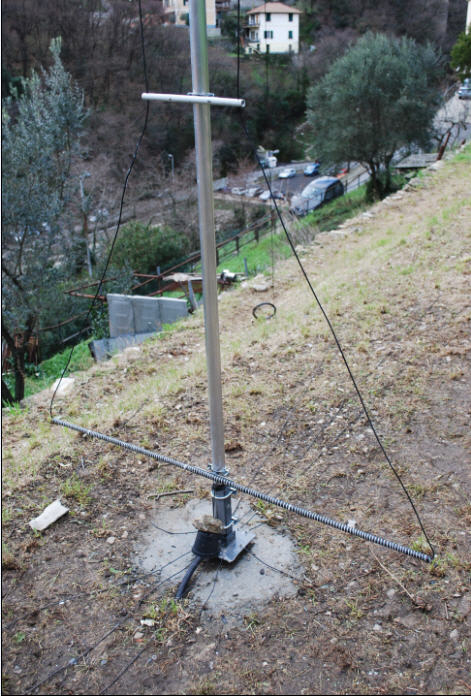

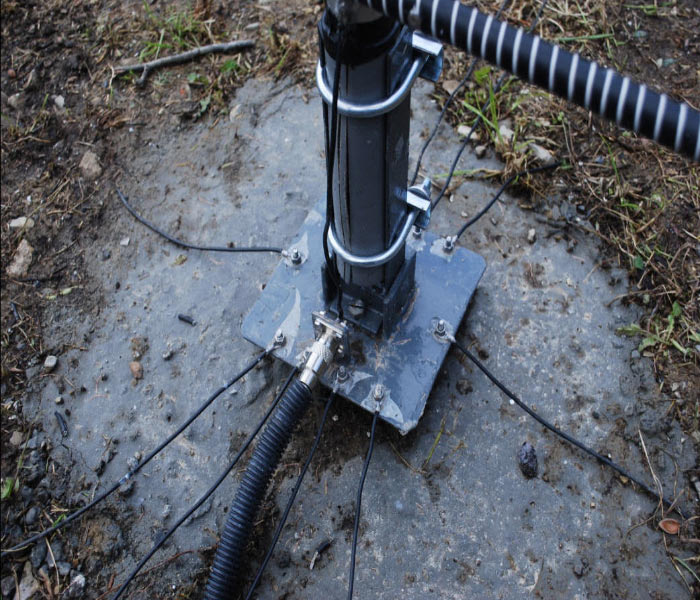

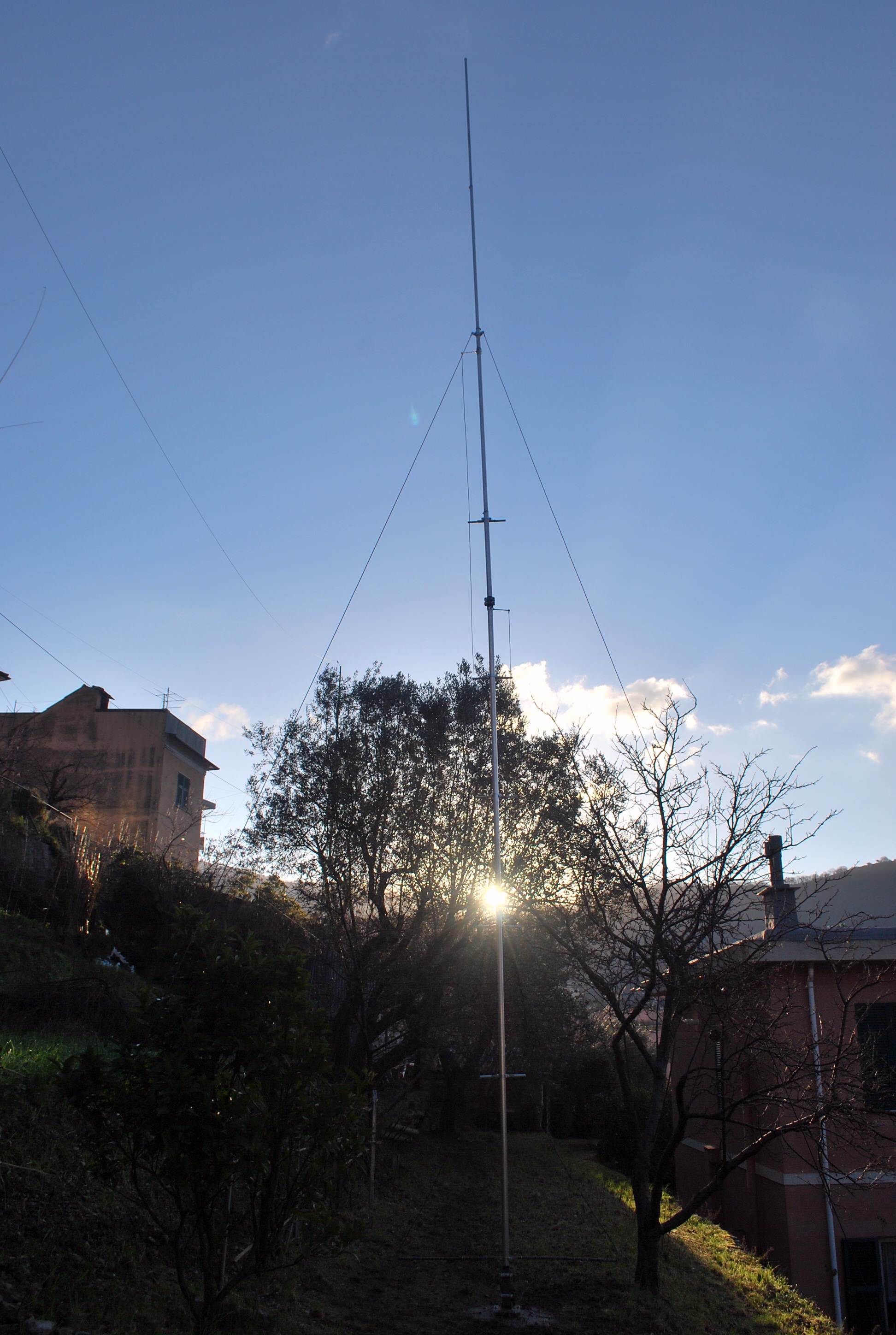

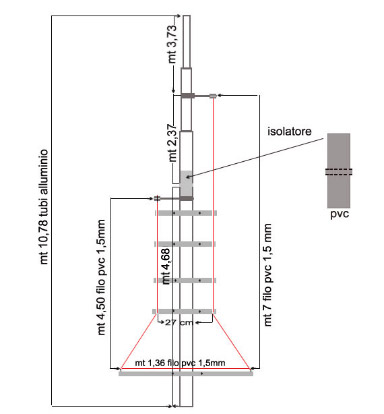

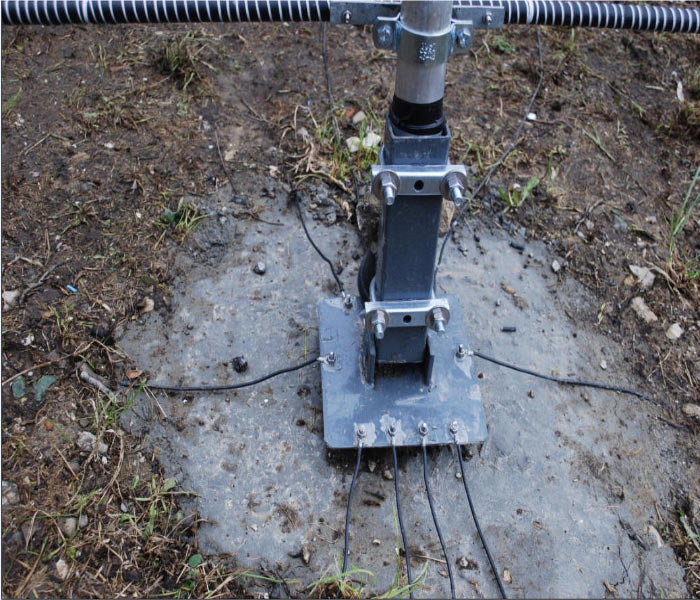

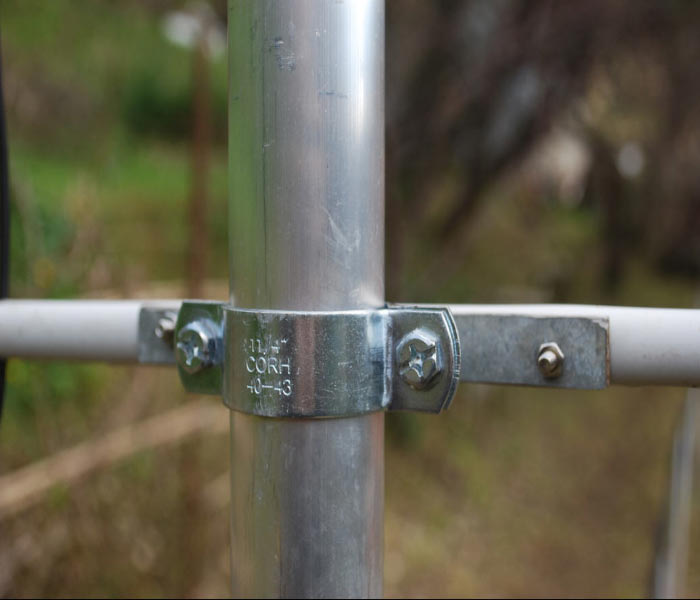

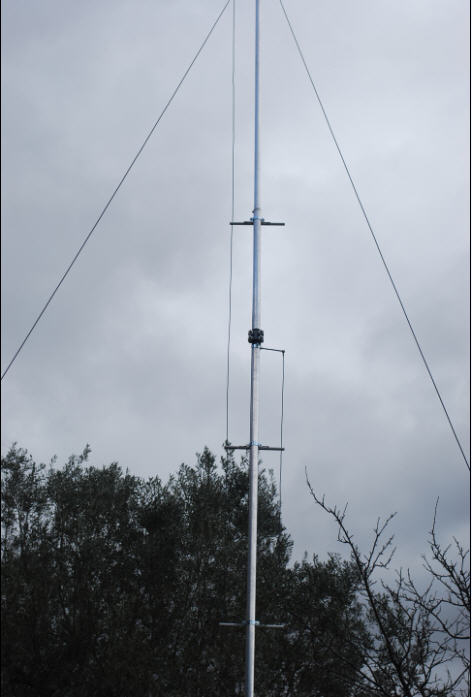

Questa antenna verticale per gli 80 metri a carico lineare, di 1/2 onda Ŕ nata dal bisogno di avere un buon angolo di radiazione,nel mio caso che abito in Liguria circondato dai monti , specialmente verso Nord e nord/ovest. I risultati sono stati soddisfacenti, per chi avesse il posto per posare questa antenna,la consiglio e vi darÓ delle soddisfazioni. Questa antenna in full size dovrebbe essere lunga 19 - 20 metri, invece con il carico lneare supera di poco i 10 metri. L'antenna Ŕ al livello del terreno,con un sistema ribaltabile,con una base dove ho messo 10 radiali lunghi 21 metri ogniuno,interrati nel terreno, con possibilitÓ di aggiungerne altri. Costruita con tubi di alluminio,sono partito alla base con un diametro di 40x2 mm i altri tubi a scalare di diameto sino ad arrivare ad 10 metri circa,di lunghezza considerando che dentro ogni tubo devi lasciare almeno 20 o 30 cm. Il vantaggio di questa antenna che non ci sono trappole, una buona larghezza di banda, una buona resa,il costo: tutto compreso 120 euro. La base dell'antenna per chi possiede una saldatrice Ŕ di facile costruzzione, per chi non possiede una saldatrice puo costruire la base ugualmente usando una piastra forandola e poi fare il tutto con viti e bulloni. PS: L'antenna deve essere isolata dalla base,io ho usato un tubo di pvc per uso idraulica inserendolo sopra il tubo di alluminio, e circa a metÓ antenna come da figura, dove c'Ŕ l'isolatore in pvc va inserito dentro i tubi di alluminio,in quel punto il tubo superiore e quello inferiore non si devono toccare. Modifica radiali.del 9/03/2016 Purtroppo ho constatato che dopo avere interrato i radiali nel terreno, hanno danno meno resa come piano di terra, o che si voglia dire come contrappeso. In poche parole, rendono piu 10 radiali sopra il terreno, che molti di pi¨ interrati. A questo punto ho deciso di lasciare i radiali giÓ interrati, e aggiungerne altri ma appoggiati sul terreno.

I1WQR 18-02-2016

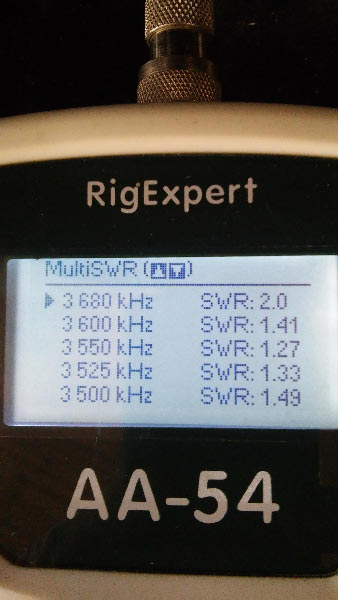

gp 3,5 MHz swr

GP 3,5 MHZ
