Questa semplice interfaccia nasce dalla necessità di
avere un mezzo piccolo e pratico da usare per ricevere il DX-Cluster
durante le vacanze estive, ed ecco che andando a rileggere i manuali di
istruzione di vari programmi come Ham-comm o Jvfax
si materializza l'idea di iniziare la costruzione di questo semplice
circuito che usato insieme al programma Pktmon esplicala funzione di monitoraggio del DX-Cluster.

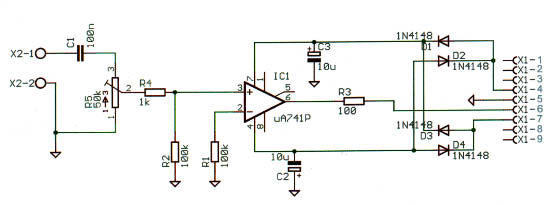

Ma veniamo alla costruzione di questa semplice interfaccia: lo schema e'
quello classico, un operazionale e una decina
di componenti passivi di contorno che assolvono alla funzione di
squadratore del segnale di bassa frequenza per trasferirlo
alla porta seriale del PC tramite il piedino 6 del connettore a
vaschetta 9 poli. L'operazionale e un uA741 ed è alimentato
dalla stessa porta seriale tramite i piedini 4 e 7, che in combinazione
con i diodi D1-D2-D3-D4 e i condensatori di livellamento
C2 e C3, generano la tensione continua necessaria riferita alla massa
del piedino 5 delia seriale del PC.
 |
Un condensatore da 100nF in ingresso separa dalla
continua l'ingresso dell'interfaccia, e il trimmer R5 da 50k regola il
livello del segnale di BF.
Questo e tutto quello che c'è da dire su questa piccola interfaccia che
può essere usata oltre che per il Packet anche per ricevere i vari modi
digitali contemplati nei programmi come Ham-comm 0 Jvfax quindi
RTTY-CW-AMTOR-SSTV-FAX.
C'è da dire comunque che mentre per i fax e le cartine meteo in HF e una
eccellente interfaccia, per la ricezione delle cartine inviate
dai satelliti polari (NOAA-MET ecc.) non e adatta in quanto questi
ultimi inviano segnali modulati in AM, a differenza di quelli in FM di
tutti i modi precedentemente indicati. Comunque sto già lavorando per un
accessorio aggiuntivo che permetta anche la ricezione di questi segnali.
 |
La realizzazione pratica di questa piccola interfaccia è
estremamente semplice e può essere fatta usando una basetta millefori o

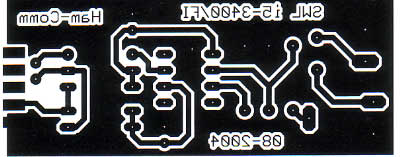

come ho fatto io, con specifico circuito stampato, di cui rendo
disponibile il master.
Come potete vedere io adotto il sistema della fotoincisione casalinga e
devo dire che dopo aver sperimentato tutti i sistemi (leggasi lampada
solare, lampade alogene, tubi al neon, pellicole professionali,
pellicole fatte in casa), ho trovato il sistema per fare degli stampati |
 |
eccellenti e in breve tempo. se a qualcuno interessa
posso eventualmente imbastire un piccolo articolo al riguardo.

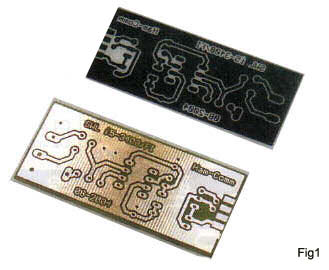

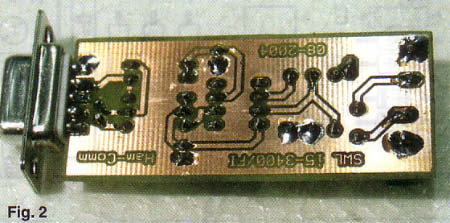

Nella figura 1 si vede la pellicola e il circuito gia inciso, nella
figura 2 il lato saldature, il connettore deve essere inserito a

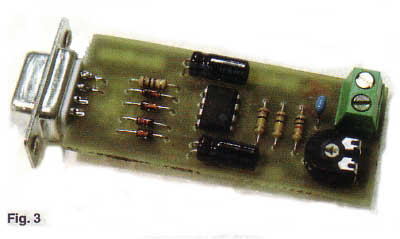

pressione nello stampato con i 5 piedini dal lato saldature. Nella

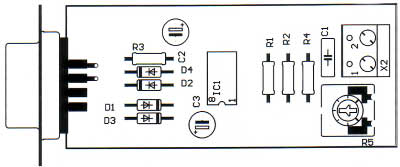

figura 3 si vede il lato componenti, la disposizione per chi adottera un
montaggio su basetta millefori puo' essere cambiata perche non è
critica, notare il collegamento in filo con i due piedini della porta
seriale. |
 |
Chi vuole può racchiudere il circuito in una scatolina
in plastica per evitare cortocircuiti dannosi alla porta del PC, io non
l'ho ancora fatto dopo un anno circa dalla costruzione, ma tanto sta
ferma lì dietro al PC, non prendete me come esempio.
Faccio notare che l'interfaccia sta funzionando in maniera egregia
giorno e notte da molto tempo e non ha dato alcun problema al mio PC ma
non mi sento responsabile di eventuali danni che possano derivare da una
costruzione o da un uso improprio della stessa.
Non c'è rimasto niente da dire se non elencare i componenti necessari: |
 |
C1 = 100 nF 50V
C2 = C3 = 10 IlF 25V
R1 = R2 = 100k
R3 = 100 Q
R4 = 1 k
R5 = 50 k trimmer
01 = 02 = 03 04
1 N4148
IC1 =IlA741
1 connettore a vaschetta con 9 poli femmina.
Resto a disposizione, lavoro permettendo, all'indirizzo E-mail
i5-3400fi@libero.it per eventuali chiarimenti e se qualcuno vuole il
master del circuito a pronto in formato PS.Tanti saluti a tutti e buona
costruzione.
 |
