Inverter L 160 Metri

The Inverted "L" is a 1/4-wave Marconi, fed against ground or a counterpoise such as radials

Inverter "L" per i 160 metri





base piastra tralicio ribaltamento traliccio scatola stagna
base piastra sistema di ribaltamento scatola stagna
calza RG213 al traliccio centrale RG213 all'antenna antenna L 160 metri
calza RG213 al traliccio centrale RG213 all'antenna traliccio

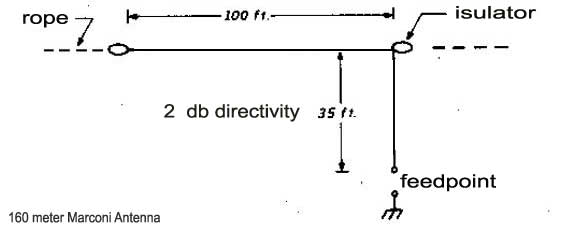

Antenna marconi for 160 meter


Personalmente io ho usato per i 160 metri,un'antenna con accordo "LC" alla base,la lunghezza dell'antenna era causuale, ho sfruttato tutto il posto che avevo a disposizione, anzi all'antenna gli ho fatto fare una curva ad L per aumentare la sua lunghezza,purtroppo la scatola stagna? dove erano allogiati, il condensatore variabile, e la bobina per i 160mt, si è riempita d'acqua, allora decisi di smontare il tutto,e di ripristinare poi a suo tempo,sono passati due o tre anni? prima che mi venisse di nuovo la voglia di fare un'antenna per i 160 metri. Tutto é cominciato da un articolo di WH2T, che spiegava, un'antenna per i 160 metri un filo messo ad L rovesciata, è un modo relativamente economico e semplice per avere una decente prestazioni RF di antenna a basso angolo,dato la sua polarizzazione verticale. L'antenna in questione era l'ungha 1/4 d'onda dei 160 metri, dove usava un traliccio per il sostegno della parte verticale, e un palo, o un'albero, all'estremo per la parte orizzontale. Nel terreno a mia disposizione l'antenna ci poteva stare, l'unica cosa,la più inportante mancava il traliccio. A suo tempo ho già costruito un traliccio,dove tuttora alloggia la mia delta loop dei 10-15-20 metri autocostruita, ma costruire un'altro,traliccio..era piu facile comperarlo,ma guardando i prezzi in giro, facendo due conti, con meno della metà della spesa,comperavo il materiale,certo ho faticato,ma alla fine il traliccio lo fatto io. Ho cominciato a fare lo scavo per allogiare le fondamenta del traliccio, una gabbia di tondino di ferro della misura di 70 cm x 70 cm per un metro di profondità dove sono saldate 3 barre filettate del diametro di 14 mm, dove escono in superfice per il sostegno della piastra del sistema ribaltabile,dove è alloggiato il traliccio. Ero dell'idea di fare un traliccio almeno alto 15 metri,ma poi per il buon vicinato, per l'impatto ambientale ecc ecc. scesi a 10 metri,dove la parte bassa è di 5 metri sono di traliccio, e gli altri 5 metri la parte alta è telescopico di profilato quadrato. Il traliccio è ribaltabile per comodità,ho dovuto lavorare di più per fare il sistema di sollevamento ma è più pratico per fargli manutenzione. L'antenna in questione in totale è lungha 40 metri,10 metri per la parte verticale,30 metri per la parte orizzontale, io ho usato la formula di base 300.000/Frequenza/4 per trovare il quarto d'onda,che nel mio caso interessa la parte CW dei 160 metri. Posso dire che l'antenna ha funzionato al primo colpo,solamente un ritocco sulla lunghezza dell'antenna per portare da 1.860 dove era il minimo di ros a 1820 dove si trova ora. L'antenna è alimentata con cavo coassiale RG213 , il centrale del cavo coassiale va all'antenna, la calza del cavo, và al traliccio. L'impedenza alla base dell'antenna è abastanza basso 30-40 ohm misurato con MFJ259B il ros a 1.820 è di 1.5. Vorrei contropesare l'antenna mettendo alcuni radiali,sotterati nel terreno per la lunghezza a mia disposizione. Questa antenna per i 160 metri non si può paragonare con antenne come la beverage, o un sistema di Phase array, o altri sistemi, che hanno bisogno di molto spazio, però questa "formica" il suo lavoro lo fà, basta accontentarsi.

D.Riccardo - I1WQR
