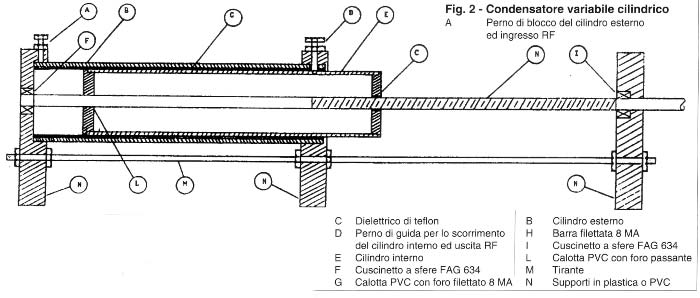

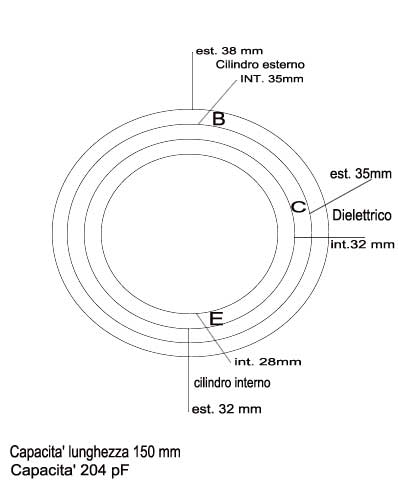

condensatore variabile cilindrico


(C) Dielettrico di teflon
(B) Cilindro esterno
(D) Perno di guida per lo scorrimento del cilindro interno ed uscita RF
(E) Cilindro interno
(F) Cuscinetto a sfere FAG 634
(G) Calotta PVC con foro filettato 8 MA
(H) Barra filettata 8 MA
(I) Cuscinetto a sfere FAG 634
(L) Calotta PVC con foro passante
(M) Tirante
(N) Supporti in plastica o PVC
