Verticale Multibanda per i 10-15-20-40-80 metri |
|
Il motivo che mi ha spinto alla presentazione di questa antenna dopo
averla progettata e' costruita per un caro amico OM. Giorgio IK1PCC, e da attribuire ai risultati ottenuti in ricezione e in trasmissione confrontati inoltre, in tempo reale con altre due antenne in dotazione alla sua stazione: un dipolo multibanda e una verticale a cinque bande con trappole. La caratteristica che rende prestigiosa questa antenna e' quella di operare su quattro bande senza bobine di allungamento 10,15,20,40 l'unica bobina viene usata per la banda degli 80 metri.
|
|
Vorrei premettere che la messa a punto di questa antenna non e
affatto difficoltosa, ma e molto importante ricordare che mettere un
semplice pezzo di nastro adesivo dalla cima di una scala quasi sempre traballante, su un'antenna che si tocca appena con le dita e piu' difficile che ricostruire l'intera antenna a testa in giu', ma in una comoda posizione. Mi raccomando di non mettere il piano di terra a piu' di 3 metri di altezza, una volta tarata l'antenna la si potra' eventualmente alzare a seconda delle esigenze. Per la risonanza in banda 80 metri ho usato una vecchia bobina Hy-Gain regalo di un radioamatore mio maestro, I1ZSP, che veniva usata come allungamento per la 14 AVQ di quella Casa. Questa bobina e formata da 33 spire di filo argentato da 2 mm su un supporto di 6 cm di diametro, la lunghezza totale e di 18 cm. Per la presa degli 80 metri, ho trovato il punto ideale a 18 spire a partire dallo stilo, comunque a seconda della realizzazione e del tipo di materiale a disposizione per la sua costruzione, si dovra' trovare sperimentalmente il punto di miglior risonanza l'inserimento della stessa verra' fatto con un rele' comandato dalla stazione. A titolo di curiosita' ho provato ad inserire tutta la bobina piu' 70 cm di filo e con un radiale di m 38,70 l'antenna risuonava in banda 160 m con 1.7 di ROS. |
|
Il rele' mi e' stato fornito da un altro OM, I1CAL, smontato da una

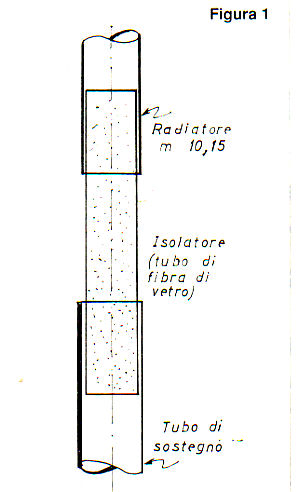

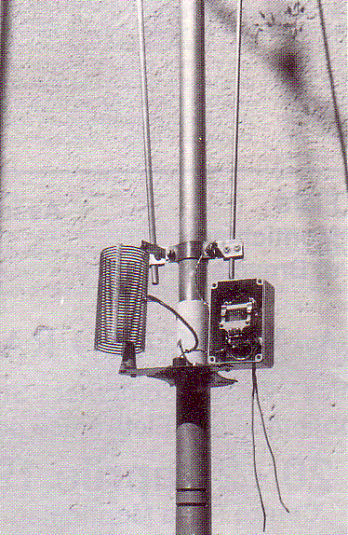

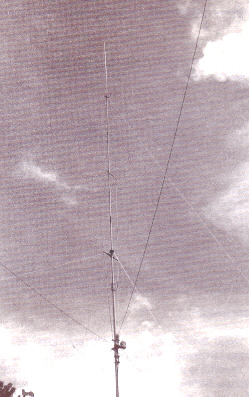

stazione surplus MK19 e ha dato ottimi risultati in quanto resiste comodamente alla sollecitazione continua di una coppia di 3/500/z. La lunghezza dei due rimanenti radiatori deve essere di m 2,60 e m 5,10, rispettivamente per 28 e 14MHz. I radiali sano quattro per ogni banda ma con due per ogni frequenza l'antenna tunziona ugualmente bene, in banda 80 m si puo' lavorare anche con uno solo. Non dimenticare che l'ideale teorico sarebbe uno per ogni grado. Le lunghezze sono le seguenti: m 2,60/ 3,60 / 5,15 /10,35 / 19,90; queste sono le lunghezze da me montate all'inizio della messa a punto poi per ovvie ragioni di taratura sano state ritoccate accorciandole di alcuni centimetri. I radiatori dei 28 e 14 MHz vengono sostenuti a 3/4 di altezza con due tubetti di PVC portanti uno tre fori e l'altro due fori. Quello a tre fori viene inserito nell'asta centrale, attraversato a destra dal radiatore dei 14 MHz e a sinistra da quello dai 28 MHz quello a due fori serve per sostenere il tratto terminale del radiatore dei 14 MHz. Per il cavo di discesa consiglio di usare del buon cava RG8/RG213 con misure di 7/14/28/56 m di lunghezza tra RTX e antenna. La documentazione fotografica credo che sia piu' che sufficiente per una buona realizzazione, non mancate di controventare il tutto con tiranti in nylon isolati. |
